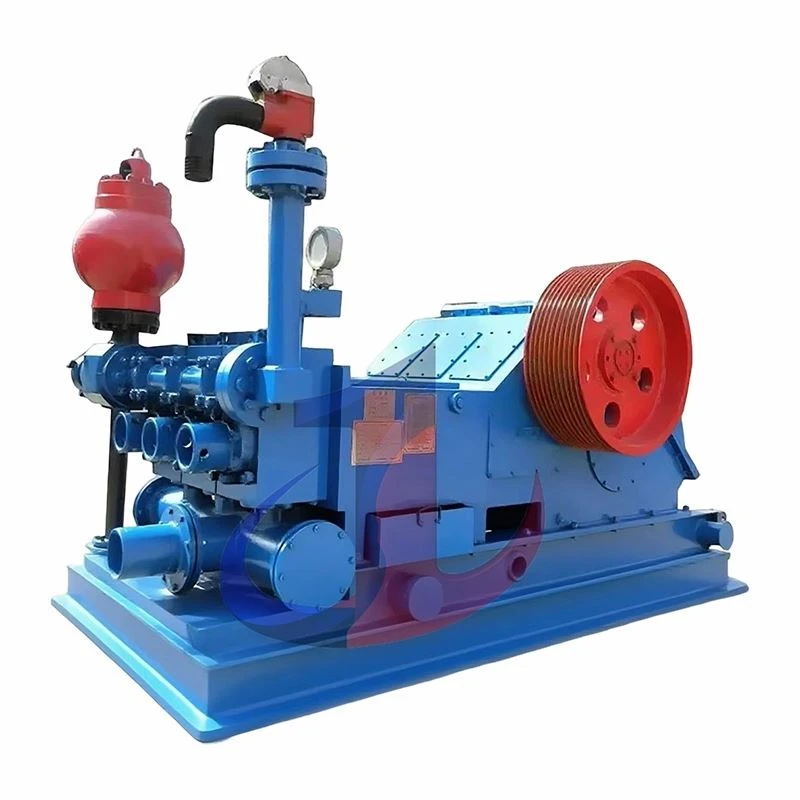

Emsco F-1000 blatna pumpa



Odabir isplačne pumpe Bomco F-1000 znači odabir rješenja za snagu bušenja koje integrira vrhunsku tehnologiju s pouzdanim radom. Njegove glavne prednosti uključuju:





Kako bismo kupcima olakšali brzo pronalaženje informacija i usporedbu opreme, u nastavku smo saželi osnovne tehničke podatke i parametre performansi muljne pumpe F-1000. Ovi su podaci ključni za procjenu može li pumpa ispuniti zahtjeve specifičnih projekata bušenja.

Tablica 1: Glavne tehničke specifikacije Bomco F-1000

Naziv parametra	Specifikacija
Model pumpe	F-1000
Tip	Horizontalna trostruka jednostruka{0}}klipna pumpa
Nazivna ulazna snaga	1000 KS (746 kW)
Nazivni udarci u minuti (SPM)	140 SPM (hodovi/minuta)
Duljina poteza	10 inča (254 mm)
Maksimalni promjer košuljice	6-3/4 inča (170 mm)
Vrsta zupčanika	Oprema riblje kosti
Prijenosni omjer	4.207:1
API veličina lonca ventila	API #6
Promjer usisnog otvora	12 inča (305 mm)
Priključak za pražnjenje	Prirubnica od 5-1/8 inča, 5000 psi
Maksimalni radni tlak	34,5 MPa (5000 psi)
Ukupne dimenzije (D׊×V)	4267 × 3167 × 2580 mm (168 × 124,7 × 101,6 inča)
Približna težina	18790 kg (41425 lbs)

Tablica 2: Parametri performansi Bomco F-1000 (nazivna snaga 1000 KS / 746 kW)

Promjer košuljice (inči/mm)	Maksimalni tlak pražnjenja (psi/MPa)	Brzina protoka pri 140 SPM (GPM / L/S)
6-3/4" / 170 mm	2370 / 16.35	651 / 41.05
6-1/2" / 165 mm	2555 / 17.63	603 / 38.06
6-1/4" / 159 mm	2765 / 19.07	558 / 35.19
6" / 152 mm	3000 / 20.69	514 / 32.43
5-1/2" / 140 mm	3570 / 24.62	432 / 27.25
5" / 127 mm	4320 / 29.79	357 / 22.52
4-1/2" / 114 mm	5075 / 35.00	289 / 18.24
4" / 100 mm	5000 / 34.5	228 / 14.41





Pogonska strana muljne pumpe F-1000 izvor je njene rastuće snage. Svaka je komponenta pomno dizajnirana i precizno-proizvedena kako bi se osigurao stabilan i pouzdan prijenos energije tijekom dugotrajnih, teških operacija bušenja.

A. Sklop okvira: kamen temeljac visoke čvrstoće i stabilnosti

Okvir pogonskog kraja F-1000 muljne pumpe izrađen je od visoko-kvalitetnih čeličnih ploča, tvoreći integralnu strukturu visoke-čvrstoće, visoke-krutosti. Nakon zavarivanja, cijeli okvir prolazi kritičan proces toplinske obrade za smanjenje naprezanja. Ključna područja okvira, kao što su sjedišta ležajeva radilice, ojačana su ukrućenjima i drugim značajkama dizajna kako bi izdržali ogromna radna opterećenja. Istodobno, unutrašnjost okvira dizajnirana je s potrebnim uljnim koritima i kanalima za podmazivanje kako bi se osiguralo učinkovito podmazivanje i hlađenje pokretnih dijelova pogonskog dijela.

B. Sklop koljenastog vratila: prijenos pouzdane, uravnotežene snage

Radilica muljne pumpe F-1000 ključna je komponenta za prijenos snage. Odabir materijala i proces proizvodnje izravno utječu na ukupnu pouzdanost i radni vijek pumpe. Radilica je precizno-proizvedena od visoko{6}}kvalitetnog lijevanog legiranog čelika. Za neke modele pumpi serije F, posebno one koji zahtijevaju veću čvrstoću i otpornost na zamor, također se mogu koristiti koljenaste radilice od legiranog čelika. Uobičajeni materijali uključuju 42CrMo ili 4340 legirani čelik, poznat po svojim izvrsnim sveobuhvatnim mehaničkim svojstvima.

C. Sustav zupčanika: Učinkovit i glatki prijenos snage

F-1000 muljna pumpa koristi pogonski sustav zupčanika riblje kosti. Zupčanici u obliku riblje kosti naširoko se koriste u opremi za-teške uvjete rada zbog svoje sposobnosti glatkog prijenosa velikih zakretnih momenta, stabilnog rada i niskih bučnih karakteristika. I osovina zupčanika i veliki prsten zupčanika na koljenastom vratilu izrađeni su od visoko-kvalitetnog kovanog legiranog čelika, s površinama zuba toplinski obrađenim do srednje tvrdoće, osiguravajući otpornost zupčanika na habanje i vijek trajanja.

D. Sklop klipnjače i križne glave: Precizno pretvaranje snage u recipročno gibanje

Sklop klipnjače i križne glave F-1000 muljne pumpe ključne su komponente koje precizno pretvaraju rotacijsko gibanje koljenastog vratila u linearno recipročno gibanje klipa. Njihov odabir materijala i dizajn ključni su za učinkovitost i trajnost crpke.

Klipnjača:Izrađen od visoke-kvalitetekovani legirani čelik(npr. 35CrMo ili 42CrMo) i toplinski -obrađen kako bi se postigla optimalna čvrstoća i žilavost, sposobna izdržati visoka ciklička opterećenja tijekom bušenja. I veliki i mali kraj klipnjače opremljeni su preciznim ležajevima kako bi se osiguralo glatko kretanje.

Naslov preko cijele stranice:Obično jednodijelna-struktura, izlivenanodularni lijevs izvrsnom otpornošću na habanje. Nodularno željezo nudi dobro prigušivanje vibracija i otpornost na habanje, što ga čini prikladnim za upotrebu u komponentama za recipročno kretanje.

Vodilice križne glave: Vodilice križne glave za F-1000 muljnu pumpu dizajnirane su za nisko trenje i visoku otpornost na trošenje. Obično imaju gornju i donju strukturu vodilice, izrađene od visokokvalitetne manganske bronce ili sličnih materijala za ležajeve.

E. Sustav podmazivanja: osiguravanje dugotrajnog-i učinkovitog pogonskog rada
Pogonski dio muljne pumpe F-1000 koristi kombinirani sustav podmazivanja, koji uključuje prisilno podmazivanje i podmazivanje prskanjem, kako bi se osiguralo sveobuhvatno i kontinuirano podmazivanje za sve kritične pokretne dijelove. Ovaj dizajn ima za cilj minimizirati trenje i trošenje, učinkovito raspršiti toplinu i ukloniti potencijalne čestice habanja, čime se značajno produžuje životni vijek glavnih komponenti snage kao što su zupčanici, ležajevi i križne glave.





Fluidna strana isplačne pumpe F-1000 dio je koji izravno dolazi u kontakt s visokotlačnom abrazivnom tekućinom za bušenje. Njegov dizajn i kvaliteta proizvodnje izravno određuju performanse crpke i životni vijek njezinih potrošnih dijelova.

A. Cilindar za tekućinu (modul za kraj tekućine): izdržljiva središnja komponenta za tlačni ležaj

Fluidni dio isplačne pumpe F-1000 obično koristi konstrukcijski dizajn ventila-preko-ventila, uobičajeni i zreli dizajn u pumpama serije F- koji pomaže optimizirati putove protoka, poboljšati volumetrijsku učinkovitost i pojednostaviti održavanje. Standardna pumpa F-1000 opremljena je s tri izmjenjiva jednodijelna kovana modula cilindra za tekućinu.

Ovi moduli cilindra s tekućinom izrađeni su od visoko-kvalitetnog kovanog legiranog čelika (razredi kao što su 35CrMo, 40CrMnMo, AISI 4130, AISI 4135 ili AISI 8620) kao sirovina. Proces kovanja daje modulima vrhunsku strukturu zrna i izvrsnu čvrstoću, omogućujući im da izdrže radne pritiske do 5000 psi i erozivne učinke tekućine za bušenje. Nakon precizne strojne obrade, moduli se podvrgavaju strogoj toplinskoj obradi i ne-destruktivnom ispitivanju (NDT) kako bi se osigurala njihova unutarnja uniformnost i odsutnost nedostataka, čime se jamči trajnost i sigurnost pod visokim-tlačnim cikličkim opterećenjima.

B. Obloge: Otporne-na habanje i izdržljive, povećavaju učinkovitost pumpe

Obloge su jedan od osnovnih habajućih dijelova u dijelu tekućine pumpe za isplaku, a njihova izvedba izravno utječe na vijek trajanja klipa i ukupnu učinkovitost pumpe. F-1000 muljna pumpa nudi sljedeće vrste opcija obloga:

Standardna konfiguracija (visoko kromirane bimetalne obloge):

Struktura:Sastoji se od velike-čvrstoćekovani vanjski omotač od ugljičnog čelikai acentrifugalno lijevani visoki-kromirani unutarnji rukavac od lijevanog željezačvrsto spojeni zajedno.

Proizvodnja i izvedba:Unutarnji omotač je toplinski-obrađen do tvrdoće od HRC 62-69 (ili HRC 60-65), pružajući izvrsnu otpornost na trošenje, eroziju i koroziju.

Projektirani vijek trajanja:Dizajniran za životni vijek veći od 800 sati.

Poseban dizajn:Sadrži "HP Lip Design" koji učinkovito sprječava klizanje unutrašnjeg rukava pod visokim-tlačnim uvjetima.

Dodatna nadogradnja (cirkonijeve keramičke obloge):

Struktura:Sastoji se od vanjskog omotača od kovanog čelika i unutarnjeg keramičkog omotača od cirkonijevog oksida (ili glinice).

Učinkovitost: U usporedbi s bimetalnim košuljicama, keramičke košuljice pokazuju vrhunsku otpornost na habanje i koroziju, posebno u teškim uvjetima, značajno produžujući životni vijek (npr. preko 2000-4000 sati) i mogu učinkovito smanjiti trenje i trošenje klipa.
C. Sklop klipa: Precizno brtvljenje i visoko-učinkoviti pomak
Sklop klipa ključna je izvršna komponenta u dijelu tekućine isplačne pumpe odgovorna za stvaranje tlaka. Njegov dizajn i izbor materijala izravno utječu na performanse brtvljenja pumpe, vijek trajanja dijelova i ukupnu učinkovitost rada.

Struktura:Sklop klipa muljne pumpe F-1000 prvenstveno se sastoji od jezgre klipa, gume/čaše klipa, tlačne ploče i uskočnog prstena.

Materijal jezgre klipa:Jezgra klipa proizvedena je od visoke-čvrstoćekovani legirani čelik, s uobičajenim klasama uključujući 42CrMo, 45# čelik ili 35CrMo, kako bi se osigurala dovoljna čvrstoća i otpornost na zamor tijekom recipročnog gibanja visokog{3}}tlaka.

Gumeni materijal klipa:Guma klipa ključna je za dinamičko brtvljenje i obično je izrađena od-visokih performansipoliuretan (PU)ilinitrilna guma (NBR, HNBR)materijala. Ovi materijali nude izvrsnu otpornost na trganje, habanje, ekstruziju i mogu se prilagoditi različitim tekućinama za bušenje (na bazi vode-, na bazi-ulja,-na bazi sintetike-), kao i određenim rasponima temperature i tlaka.

Značajke dizajna: koristi spojeni dizajn gdje je guma čvrsto spojena na metalnu jezgru klipa, povećavajući ukupnu čvrstoću i učinkovito odolijeva oštećenjima i zamoru pod visokim pritiskom. Neki-klipovi visokih performansi koriste dvo-durometer poliuretanske materijale ili posebne dizajne usana (npr. "bullnose" usnik) za optimizaciju učinkovitosti brtvljenja pod visokim tlakom, smanjenje "prskanja", čime se smanjuje kontaminacija sustava za pranje i smanjuje trošenje košuljice.
D. Sklop ventila (API #6 primjenjiv za F-1000): Pouzdana kontrola protoka tekućine
Sklop ventila je glavna komponenta u dijelu tekućine isplačne pumpe koja kontrolira jednosmjerni protok tekućine za bušenje. Njegov učinak izravno utječe na učinkovitost i pouzdanost pumpe. F-1000 muljna pumpa standardno je opremljena sklopom ventila API #6.

Materijal kućišta i sjedišta ventila:Obično izrađen visoko-kvalitetomkovani legirani čelik, poput razreda 20CrMnTi ili AISI 8620 (20CrNiMo). Proces kovanja osigurava gustoću i čvrstoću materijala.

Proizvodni proces:Tijelo ventila i sjedište ventila su kritičnitoplinska obrada pougljičenjem i kaljenjem, postižući površinsku tvrdoću od HRC 60, čime se osigurava izvrsna otpornost na trošenje i određeni stupanj udarne žilavosti. Njihove konusne brtvene površine su precizno-brušene kako bi se osigurala visoka završna obrada i geometrijska točnost za pouzdano brtvljenje.

Materijal umetka ventila:Visoka-učinakpoliuretanilinitrilna gumaodabrani su materijali koji nude izvrsne performanse brtvljenja i vijek trajanja, s projektiranim radnim vijekom, na primjer, većim od 300 sati.

Vrste dizajna: Dostupni u različitim dizajnima kao što su potpuno-otvoreni, tro-krilni ili četiri-krilni. Među njima, sredi-vođeni ventili (npr. tijela ventila s nožicama/krilcima) povećavaju stabilnost ventila, produljuju životni vijek i poboljšavaju prolaz tekućine.
E. Klipnjača i međuprodužna šipka: Precizan prijenos klipne snage
Klipnjača i međuprodužna šipka (također poznate kao poni šipka ili klipnjača) ključne su komponente koje povezuju križnu glavu pogonskog kraja s klipom fluidnog kraja, odgovorne za precizan i pouzdan prijenos recipročnog gibanja od pogonskog kraja do klipa.

Materijal:Izrađen od-visoke čvrstoćekovani legirani čelik, uobičajeni razredi uključujući 42CrMo, SAE 4140 ili 35CrMo. Ovi materijali posjeduju izvrsna sveobuhvatna mehanička svojstva, sposobna izdržati golema vlačna i tlačna naprezanja.

Proizvodni proces:I klipnjača i međuprodužna šipka prolaze strogi postupaktoplinska obradapostupcima (npr. kaljenje i popuštanje) kako bi se povećala njihova čvrstoća i žilavost. Površina šipke je preciznatlo, i obično podvrgnutitvrdo kromiranje(u nekim slučajevima može se koristiti i pocinčavanje ili poniklavanje).

Spajanje: klipnjača na međuprodužnu polugu i klipnjača na klip koriste pouzdane metode povezivanja, kao što su stezaljke klipnjače, čime se osigurava nepropusnost i koaksijalnost pod visokim-tlačnim radnim uvjetima.

F. Brtve i brtve: kritične za rad-bez curenja
U visoko{0}}tlačnom radnom okruženju pumpi s isplakom razne brtve i brtve igraju vitalnu ulogu. Oni osiguravaju učinkovito brtvljenje dijela tekućine i pogona, sprječavajući curenje tekućine za bušenje i kontaminaciju ulja za podmazivanje.

Uobičajeni materijali:Ovisno o području primjene i mediju u kontaktu, brtve F-1000 isplačne pumpe prvenstveno se proizvode od visokokvalitetnogNitrilna guma (NBR), Hidrogenirani nitril butadien kaučuk (HNBR), iliPoliuretan (PU)materijala. Ovi materijali pažljivo su odabrani kako bi se osigurala njihova dobra otpornost na različite tekućine za bušenje (na bazi vode-, na bazi-ulja,-na bazi sintetike-), radne temperature i pritiske.

NBRje svestrana guma-otporna na ulje, isplativa-i prikladna za razne konvencionalne primjene.

HNBRnudi superiornu otpornost na toplinu, kemijsku otpornost (osobito na isplake i aditive na bazi ulja-) i mehaničku čvrstoću u usporedbi s običnim NBR-om, što ga čini prikladnim za zahtjevnija radna okruženja.

PUje poznat po svojoj izvrsnoj otpornosti na habanje i ekstruziju, često se koristi u komponentama koje podnose visoki pritisak i abraziju, kao što su klipne gume i umetci ventila.

Područja primjene:Ove brtve i brtve naširoko se koriste u raznim kritičnim dijelovima crpke, uključujući, ali ne ograničavajući se na:

Linijske brtve

Brtve poklopca ventila

Brtve glave cilindra

Klipne brtve

Pakiranje štapa

O-prstenovi i druge vrste brtvila na raznim prirubničkim spojevima.





Bomco F-1000 muljna pumpa opremljena je nizom standardnih dodataka dizajniranih za optimizaciju njezinih radnih performansi, poboljšanje sigurnosti i produljenje vijeka trajanja opreme.

A. Prigušivač pulsiranja (npr. F-1000 s tipom KB-75): prigušivanje pulsiranja tlaka, stabilizacija protoka tekućine

Funkcija:Instalira se na ispusnom vodu pumpe kako bi učinkovito apsorbirao i prigušio pulsacije tlaka koje stvara recipročno kretanje klipova, čineći protok tekućine za pražnjenje glatkijim dok istovremeno štiti nizvodne razvodnike i opremu od prekomjernih fluktuacija tlaka.

Struktura: Obično se sastoji od kućišta od kovanog ili lijevanog čelika i unutarnjeg zamjenjivog gumenog mjehura (dijafragme). Metoda povezivanja koristi standardne API prirubnice, čime se osigurava pouzdanost i zamjenjivost. Tip KB-75 je često korišteni prigušivač pulsiranja za F-1000 crpke.
B. Sigurnosni ventil (npr. tip JA-3): kritična barijera za zaštitu od nadtlaka

Funkcija: Služi kao uređaj za zaštitu od nadtlaka za isplačnu pumpu i njezin sustav ispusnog voda. Kada tlak sustava prijeđe unaprijed postavljenu sigurnu vrijednost, klin za smicanje unutar sigurnosnog ventila se pomiče, ventil se otvara, zaobilazeći višak tlaka i tekućinu u sigurno područje, čime se sprječava oštećenje tijela pumpe ili razvodnika zbog prekomjernog tlaka.
Sigurnosni ventil kritična je sigurnosna komponenta za zaštitu osoblja i sprječavanje značajnog gubitka opreme.
C. Sustav raspršivanja obloge: hlađenje i podmazivanje, produljenje životnog vijeka dijelova koji se troše

Funkcija:Kontinuirano raspršuje mazivo za hlađenje (obično čistom vodom) na površine košuljice i klipa kako bi se smanjilo trenje, raspršila toplina i isprala abrazivne čestice, čime se učinkovito produžuje radni vijek ovih-komponenti koje se visoko troše (kosturnice i klipovi).





Tijela ventila i sjedišta ventila obično su kovani ili precizno lijevani od visoko{0}}kvalitetnog legiranog čelika i podvrgnuti su odgovarajućoj toplinskoj obradi kako bi se postigla visoka čvrstoća, visoka tvrdoća i izvrsna otpornost na trošenje i koroziju.

Ventilski umeci (uretanski umeci) ključni su za osiguravanje brtvljenja. Visoko{1}}kvalitetni poliuretanski materijal odabran je da osigura pouzdano brtvljenje i dug radni vijek u različitim uvjetima blata.

Sve komponente su precizno strojno obrađene u skladu sa strogim standardima tolerancije kako bi se osigurala točnost pristajanja i zamjenjivost.

Nudimo razne serije sklopova ventila za EMSCO F-650, uključujući seriju MKP-4 WEB, seriju MKP-FULL OPEN, seriju MKP-DOUBLE ANGLE i seriju MKP-PLATE TYPE, sve s odgovarajućim brojevima dijelova za tijela ventila, sjedišta ventila, opruge ventila i uretanske umetke, olakšavajući točan odabir i naručivanje za kupce.

D. Robusne klipnjače i pony šipke: precizan prijenos sile

Klipnjače i klipnjače (međušipke) kritične su komponente koje precizno prenose recipročno gibanje koje generira pogonski dio na klipove fluidnog kraja. Oni podnose ogromna vlačna i tlačna opterećenja dok također moraju održavati dobru otpornost na habanje i koroziju u teškim okruženjima tekućine za bušenje.

Odabir visoko{0}}kvalitetnog legiranog čelika: Naše klipnjače obično se proizvode od legiranog čelika visoke-čvrstoće, visoke-žilavosti, kao što je AISI 4140 (ili ekvivalent 42CrMo4) čelika visoke-vlačne čvrstoće. Ovaj materijal sam po sebi posjeduje izvrsna ukupna mehanička svojstva.



Područja primjene: Široka primjenjivost muljne pumpe F-1000

Bomco F-1000 triplex isplačna pumpa, sa svojim iznimnim performansama i robusnim dizajnom, naširoko se koristi u raznim operacijama bušenja u industriji nafte i plina.

Glavne primjene:

Isplačna pumpa F-1000 idealan je izbor za srednje duboke do duboke bušotine nakopnene i offshore platforme za bušenje. Njegova nazivna snaga od 1000 HP i radni tlak do 5000 psi mogu zadovoljiti zahtjeve pomaka i tlaka kod većine konvencionalnih bušenja.

Ostale aplikacije:

Osim uobičajenih operacija bušenja, F-1000 isplačna pumpa također je prikladna za radove remonta i druga industrijska polja koja zahtijevaju visoki{2}}tlak, veliki-prijenos tekućine. Njegova sposobnost rukovanja različitim tekućinama za bušenje (uključujući isplake na bazi-vode,-na bazi ulja i sintetike) dodatno proširuje opseg njegove primjene.
Ova svestranost isplačne pumpe F-1000 čini je pouzdanim izborom za izvođače radova na bušenju i servisne tvrtke za naftna polja koja se suočavaju s različitim geološkim uvjetima i radnim zahtjevima, pomažući optimizirati konfiguraciju opreme i poboljšati operativnu učinkovitost.





Kao proizvođač originalne opreme (OEM) isplačne pumpe Bomco F-1000, svečano obećavamo da ćemo kupcima pružiti najviše standarde proizvoda i usluga.

Iznimno osiguranje kvalitete:

Strogo kontroliramo svaki aspekt od nabave sirovina i obrade komponenti do završne montaže, osiguravajući da svaka muljna pumpa F-1000 ispunjava ili premašuje zahtjeve API 7K i druge relevantne međunarodne standarde. To znači da kupci ne dobivaju samo dio opreme, već i svečanu predanost kvaliteti i sigurnosti.

Izvanredna izdržljivost i dug radni vijek:

Odabirom materijala visoke-čvrstoće,-otpornosti na habanje, korištenjem preciznih proizvodnih procesa i implementacijom robusnih i pouzdanih dizajna, muljna pumpa F-1000 može raditi stabilno tijekom duljeg razdoblja u zahtjevnim uvjetima, učinkovito smanjujući stope kvarova i produžujući ukupni životni vijek, što dovodi do nižeg ukupnog troška vlasništva za naše klijente.

Sveobuhvatne usluge podrške:

Shvaćamo važnost kontinuirane operativne podrške za naše klijente. Stoga pružamo sveobuhvatne usluge nakon-prodaje, uključujući isporuku originalnih OEM rezervnih dijelova, profesionalne tehničke konzultacije i podršku, te učinkovit-servisni odgovor na licu mjesta. Odabirom naše pumpe za blato F-1000 znači da birate pouzdanog dugoročnog partnera.
