I. izvršni sažetak

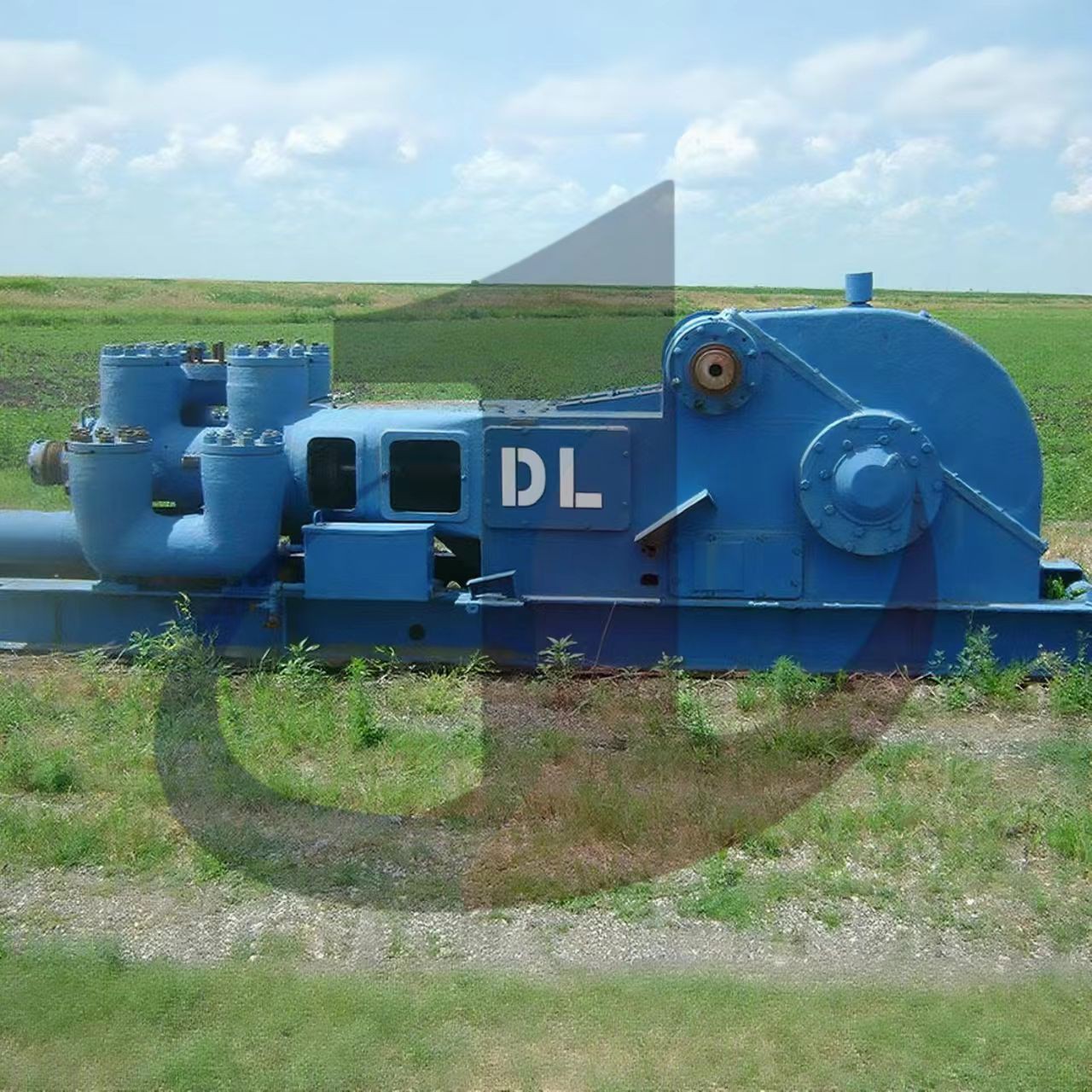

Uvod: National G-700 dvocilindrična je muljna pumpa s dugom poviješću i pouzdanim radom u portfelju proizvoda NOV (National Oilwell Varco). Kao ključna komponenta sustava cirkulacije tekućine za bušenje, igra vitalnu ulogu u održavanju čistoće bušotine, hlađenju bušotine i balansiranju tlaka u formaciji.

Temeljna kompetencija i filozofija dizajna: Oba modela dijele identične temeljne specifikacije: nazivnu ulaznu snagu od 700 KS, duljinu hoda od 14 inča i dvo-cilindar, dvostruko-djelujući (Duplex) konfiguraciju. Pumpe robne marke National dizajnirane su s fokusom na pouzdanost i jednostavnost održavanja.

II. Usporedba tehničkih specifikacija

Usporedna tablica ključnih specifikacija:

tehničke specifikacije	G-700 (standardni tip - hidraulički kraj od lijevanog željeza)	G-700 kovani dizajn (kovani hidraulički kraj)	jedinica
Vrsta pumpe	dvostruki cilindar, dvostruko djelovanje	dvostruki cilindar, dvostruko djelovanje	-
nazivna ulazna snaga	700	700	KS (kW)
nazivna / najveća brzina udarca	^{60 24}	60 [Isto kao standardno]	SPM
duljina udarca	14	14	inč (mm)
maksimalni radni pritisak	~3550 (koristeći košuljicu cilindra od 5")	Do 7500/10000 [ovisno o specifičnom modelu hidrauličkog kraja kovanja]	PSI (MPa)
Uobičajeni raspon veličina cilindara i košuljica	5 do 8	5 do 8	inč (mm)

III. Dizajn i struktura hidrauličkog kraja

Standardni G-700 hidraulički kraj (lijevano željezo):

Materijal: Lijevano željezo.

Učinkovitost i ograničenja: Lijevano željezo nudi izvrsnu tlačnu čvrstoću, svojstva prigušivanja i isplativost-. Međutim, ima nižu vlačnu čvrstoću i žilavost u usporedbi s kovanim čelikom, što ga čini sklonim lomu uslijed zamora pod velikim cikličkim opterećenjima. To u osnovi ograničava nazivni tlak standardnog G-700 na približno 3550 PSI.

Dizajn: hidraulički kraj može biti dizajniran s konvencionalnom dvo-cilindričnom pumpom prikladnom za njegovu klasu tlaka. U usporedbi s-hidrauličkim krajem kovanim pod visokim tlakom, možda mu nedostaju napredni procesi kao što je autofrettage.

G-700 kovani hidraulički kraj (kovani čelik):

Materijali: Kovani legirani čelik visoke čvrstoće, uobičajeni stupnjevi kao što su 35CrMo, 40CrMnMo, AISI 4130 ili AISI 4340.

Proizvodnja i izvedba: Proces kovanja stvara gustu, ujednačenu strukturu zrna koja eliminira potencijalnu poroznost u odljevcima, značajno povećavajući vlačnu čvrstoću, žilavost, rastezljivost i otpornost materijala na zamor. Toplinska obrada (kaljenje i popuštanje) obično se provodi kako bi se postigla optimalna tvrdoća i čvrstoća. Ne-testiranje bez razaranja (NDT) provodi se tijekom proizvodnje. Proizvod je u skladu sa standardom API 7K.

Značajke dizajna: Kako bi izdržao visoki pritisak, hidraulički kraj kovanja može imati deblji poprečni-presjek i optimiziranu unutarnju geometriju kako bi se smanjila koncentracija naprezanja (osobito na sjecištima rupa). Mogu se primijeniti -samopojačavajuće obrade (hladni proces obrade koji produljuje vijek trajanja uvođenjem zaostalog tlačnog naprezanja) ili specijalizirani dizajni brtvljenja. Modularni dizajn također je opcija.

Klasa tlaka: Kovanje i optimizirani dizajn omogućuju mu da izdrži više klase tlaka (7,500-10,000 PSI).

Detalji sustava ventila:

Kutija ventila/površina sjedišta: Kutija ventila sadrži sklop ventila i osigurava kritične brtvene površine. Trošenje ili erozija ("ispiranje") površine sjedišta ventila izravno oštećuje hidraulički krajnji modul, čineći njegov integritet kritičnim.

VI. Lomljivi dijelovi,-istrošene komponente i pribor

Popis primarnih ranjivih dijelova i dijelova za popravak:

komponenta	Uobičajeni materijali/vrste	Ključne specifikacije/karakteristike	Bilješke / G-700 Razmatranja kovanja
hidraulički kraj
rukavac cilindra	visoki krom (bimetalni: školjka od kovanog čelika + obloga visokog kroma); keramika (uložak od cirkonijevog oksida/aluminijevog oksida, školjka od kovanog čelika); kaljeni čelik	Tvrdoća: HRC 60-69 (visoki sadržaj kroma), HRC 90+ (keramika); Vijek trajanja: 800+ sati (visoki sadržaj kroma), 2000-4000+ sati (keramika); Tlak: može izdržati 7500 PSI	Keramika ima najdulji vijek trajanja i najbolju otpornost na habanje i koroziju, ali je cijena visoka, a materijal krt. Visok sadržaj kroma isplativ je-izbor. Za kovanje pod visokim pritiskom preporučuju se keramičke košuljice cilindra.
klip	Tijelo klipa (glavčina): kovani čelik (45# ili 40Cr); Klipna guma: poliuretan (uretan), nitrilna guma (NBR), hidrogenirana nitrilna guma (HNBR)	Vezani ili zamjenjivi tip gume; Otpornost na temperaturu do 250 stupnjeva F/350 stupnjeva F; Pruža ocjenu od 7500 PSI	Odabir materijala ovisi o vrsti gnojnice (na bazi-ulja/sintetika u odnosu na-na bazi vode) i temperaturi; kovanje zahtijeva-klip pod visokim pritiskom.
Sklop ventila (tijelo ventila, sjedište ventila, guma za ventil, opruga ventila)	Tijelo/sjedalo ventila: kovani legirani čelik (npr.. 20CrMnTi, 40CrNiMo); guma ventila: poliuretan, guma; opruga ventila: nehrđajući čelik	API #5-7, G-700 (nepotvrđeno); Vrsta: potpuno-otvorena, s tri kosti/četiri kosti, grubi vrat; Tvrdoća sjedišta ventila: HRC 59-65	Guma ventila mora biti otporna na toplinu i pritisak; tip Roughneck prikladan je za visoki tlak; kovani tip zahtijeva-sklop visokotlačnog ventila.
brtva/brtva	poliuretan, nitrilna guma	Brtva košuljice cilindra, brtva poklopca ventila, brtva klipnjače i brtva modula itd.	Odabir materijala treba uzeti u obzir tekućinu, temperaturu i tlak, a oblik otkovka mora koristiti visokotlačnu brtvu.
noseća ploča	čelik	Zaštita čeone strane modula od trošenja košuljice cilindra	Provjerite i zamijenite košuljicu cilindra prilikom zamjene.
snaga kraj
klipnjača / međuštapa / klipnjača	kovani legirani čelik (45# ili 35CrMo)	površinsko kaljenje/kromiranje/precizno brušenje	Spojite klip i križnu glavu.
šipkasta kopča	čelik	fiksni spoj klipnjače	Provjerite zatezni moment vijka.
klin za vođenje s križnom glavom	Lijevano željezo/nodularno željezo (križna glava), bronca (vodilica)	zamjenjiva vodeća ploča	Provjerite zazore/istrošenost.
Ležaj (glavni ležaj, ležaj zupčanika, ležaj radilice, ležaj križne glave)	čahura valjkastog ležaja	čelik	Redovito provjeravajte buku i razmak.
Zupčanik (zupčanik/zupčanik)	kovani kaljeni legirani čelik	dvostruki spiralni zub	Provjerite istrošenost površine zuba / rupičastu koroziju.
klizni prsten	guma/poliuretan	Spriječite ulazak blata u energetski dio	Dodajte mast svakodnevno i redovito provjeravajte/zamijenjujte.

VII. Područja primjene i tržišno pozicioniranje

Standard G-700 prvenstveno je dizajniran za srednje-bušenje nafte i plina i operacije održavanja bušotina, kao i transport industrijskih tekućina i isplake pod umjerenim pritiskom (obično ispod 3500 PSI). Ova pumpa s dva cilindra općenito je poznata po svojoj relativno jednostavnoj strukturi i lakoći održavanja.
Kovani dizajn G-700 dizajniran je za primjene pod visokim-tlakom, uključujući duboko bušenje zemlje, održavanje bunara pod visokim-tlakom i industrijske crpne sustave koji zahtijevaju visoku visinu ili otpor (npr. drenaža rudnika, specijalizirani građevinski projekti). Služi kao hibridno rješenje između standardnih dvo-cilindričnih i tro-cilindričnih pumpi, isporučujući prednosti dvocilindričnih pumpi (npr. lakše održavanje, smanjeno pulsiranje protoka) uz održavanje većeg tlaka.
Tržišno pozicioniranje i prednosti:

G-700 je pouzdana i-efikasna glavna dvo-cilindrična pumpa dizajnirana za srednjetlačne primjene, nasljeđujući dokazanu filozofiju dizajna National branda.

Kovani dizajn G-700 postavljen je kao visoko{2}}dvostruka{3}}cilindrična pumpa, premošćujući jaz između standardnih dvo-cilindričnih pumpi i trocilindričnih pumpi. Njegove ključne prednosti uključuju poboljšanu otpornost na pritisak i izdržljivost od kovanog hidrauličkog kraja, nudeći rješenje za nadogradnju za postojeće korisnike G-700 kojima je potreban viši tlak.

Analiza konkurentnosti: Glavni tržišni konkurenti kovane pumpe G-700 su male tro-cilindrične pumpe. Njegova konkurentska prednost može proizaći iz pojednostavljenog održavanja (manje komponenti-sklonih habanju) ili posebnih karakteristika pulsiranja protoka prilagođenih specifičnim primjenama, upotpunjenih sposobnošću visokog pritiska njegovog kovanog hidrauličkog kraja.

Vrijednost životnog ciklusa: dok kovani dizajn G-700 može izazvati veće početne troškove nabave, njegov dugoročni-ukupni trošak vlasništva (TCO) pokazao se ekonomičnijim u primjenama visokog-trošenja, visokog-tlaka. To se postiže povećanom otpornošću na zamor kovanog hidrauličkog kraja i opcijom upotrebe dugotrajnih-komponenti otpornih na habanje kao što su keramičke košuljice cilindra. Vrhunska otpornost kovanog čelika na zamor značajno smanjuje rizik od hidrauličkog pucanja na krajevima, izbjegavajući skupe zamjene. Kada je uparen s izdržljivim keramičkim košuljicama cilindara, dramatično smanjuje vrijeme zastoja u održavanju u ekstremnim uvjetima, smanjujući ukupne operativne troškove. To pokazuje da je veće početno ulaganje opravdano.
